Puesta a Tierra en Instalaciones Residenciales: Cumplimiento Normativo y Seguridad en el Hogar

La aplicación de los sistemas de puesta a tierra en el ámbito residencial es de suma importancia para garantizar la seguridad de los ocupantes y la protección de los electrodomésticos y aparatos electrónicos que se encuentran en un hogar

En este contexto, el sistema no solo cumple con la normativa, sino que representa una medida preventiva fundamental contra accidentes domésticos

La regulación principal en España es el Reglamento Electrotécnico para Baja Tensión (REBT), específicamente la Instrucción Técnica Complementaria (ITC) BT-18, «Instalaciones de puesta a tierra», que establece las condiciones técnicas mínimas que deben cumplirse

Esta instrucción tiene como objetivo principal limitar las tensiones que pueden aparecer en las masas metálicas de una instalación con respecto a tierra durante un fallo, asegurando así la operatividad de los dispositivos de protección y la seguridad de las personas

Una de las características definitorias de las instalaciones eléctricas en viviendas españolas es el uso obligatorio del esquema de conexión a tierra de tipo TT

Este esquema se detalla en la ITC-BT-08 del REBT y se caracteriza porque el punto neutro de la red de distribución (transformador) y el punto de recepción de la instalación del cliente están directamente conectados a tierra de forma independiente

Esto significa que existe una conexión a tierra desde el generador y otra conexión a tierra completamente separada y autónoma en la propia vivienda. La existencia de dos puntos de conexión a tierra distintos es lo que define este sistema. Para que este esquema funcione correctamente, es imprescindible contar con un dispositivo de protección diferencial (DR o RCCB) en el cuadro general de mando y protección (QAP) de la instalación. El diferencial detecta pequeñas fugas de corriente (típicamente 30 mA) hacia tierra, que indican un fallo, y desconecta la alimentación de forma muy rápida, complementando la acción del sistema de puesta a tierra

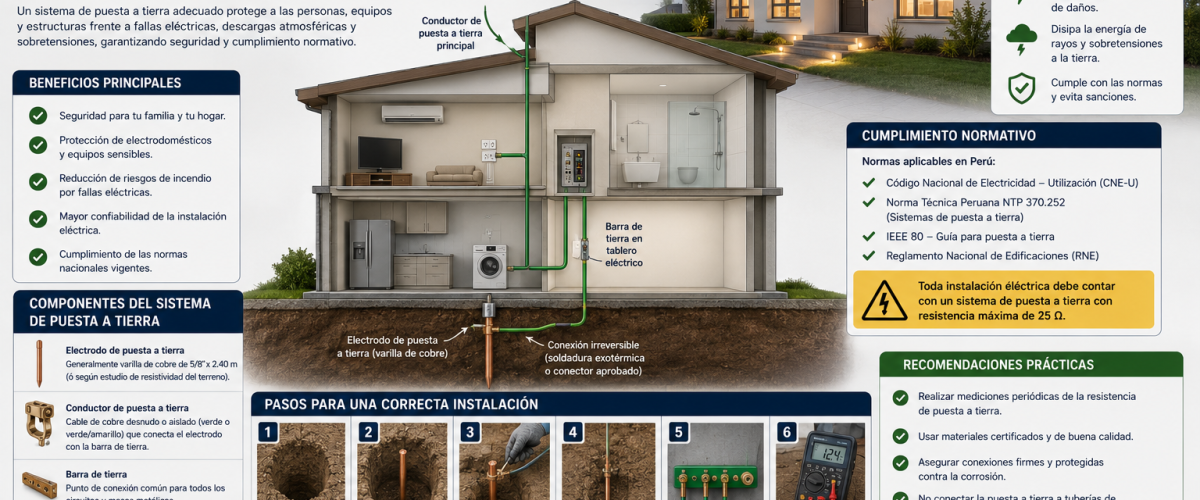

El diseño de una puesta a tierra para una vivienda unifamiliar de nueva construcción suele ser relativamente sencillo pero debe ser ejecutado con precisión. Generalmente consiste en la instalación de una o varias varillas de cobre o cobreado enterradas en el jardín o cerca de la entrada de la línea eléctrica

Estas varillas actúan como el electrodo de tierra. Desde allí, un conductor de cobre subterráneo, conocido como línea de enlace con tierra, se dirige hacia el cuadro eléctrico de la vivienda

Dentro del cuadro, este conductor se conecta a un borne de puesta a tierra principal, desde donde parten los conductores de protección (el color verde-amarillo) de cada uno de los circuitos de distribución de la vivienda

Estos conductores de protección van conectados a las carcasas metálicas de todos los enchufes, interruptores y aparatos fijos como calderas o hornos. En el caso de las viviendas unifamiliares, la ITC-BT-52 del REBT exige dejar preparado el circuito C13 para la futura conexión de una toma de tierra en zonas de gran consumo, como cocinas y lavaderos

Además, la ITC-BT-26 especifica que la instalación debe incluir una toma de tierra y protección frente a contactos indirectos, conforme a lo dispuesto en la ITC-BT-18 y la ITC-BT-24

Para el cliente final, los beneficios de una puesta a tierra bien instalada son claros y tangibles. El argumento más poderoso es la protección contra descargas eléctricas. Si un electrodoméstico como una lavadora o un frigorífico desarrolla un fallo interno que pone su carcasa metálica bajo tensión, la puesta a tierra proporciona un camino fácil para que la corriente fluya directamente al suelo, haciendo que el diferencial se active y corte la luz antes de que una persona pueda recibir una descarga al tocarlo

Otro beneficio crucial es la protección de equipos electrónicos. Dispositivos modernos como televisores, ordenadores y sistemas de climatización son muy sensibles a pequeñas fluctuaciones de voltaje y sobretensiones. Un sistema de puesta a tierra adecuado ayuda a disipar estas sobrecargas, prolongando la vida útil de los aparatos y evitando daños costosos

También contribuye a la preparación para el futuro, como la instalación de puntos de recarga para vehículos eléctricos, que requieren una conexión a tierra robusta y específica según la ITC-BT-52

La normativa también impone requisitos específicos para ciertas áreas de la vivienda. Por ejemplo, en los locales húmedos como cuartos de baño y aseos, es obligatoria la unión equipotencial local (UEL), que es una derivación de la puesta a tierra general para reducir las diferencias de potencial entre las distintas partes metálicas presentes (griferías, duchas, etc.), minimizando aún más el riesgo de descarga eléctrica

La norma establece un límite de tensión de contacto de 25 V en estos locales

Dada la naturaleza permanente de los factores ambientales, como la humedad del suelo, que afectan la resistividad, es fundamental realizar revisiones periódicas de la puesta a tierra. Se recomienda una revisión anual, preferiblemente en la época más seca del año, ya que en ese momento el terreno ofrece una mayor resistencia y se pueden detectar posibles problemas con mayor facilidad

La medición de la resistencia de la puesta a tierra, que idealmente debería ser cercana a cero ohmios, se realiza con un instrumento llamado telurómetro y es una prueba clave para verificar la integridad del sistema

Un valor de resistencia demasiado alto indica que el sistema no podrá disipar eficazmente una corriente de falla, comprometiendo la seguridad de toda la instalación

En resumen, para el sector residencial, la puesta a tierra es un componente regulatorio y de seguridad esencial. Cumplir con el REBT, especialmente la ITC-BT-18, no es opcional, sino una obligación legal para garantizar la seguridad de las personas y los bienes en el hogar. Para el profesional, implica un diseño y montaje meticuloso siguiendo las prescripciones de la norma. Para el cliente final, significa paz mental al saber que su familia y sus pertenencias están protegidas por un sistema de seguridad pasivo pero siempre activo.

Puesta a Tierra en Edificios Comerciales: Continuidad Operativa y Protección de Activos

Las instalaciones de puesta a tierra en edificios comerciales, como oficinas, centros comerciales o locales de negocio, presentan una complejidad superior a las residenciales debido a la mayor densidad de carga eléctrica, la diversidad de equipos y la necesidad crítica de garantizar la continuidad del servicio

En este entorno, la puesta a tierra trasciende la simple protección de personas para convertirse en un factor estratégico para la operatividad del negocio, la seguridad de clientes y empleados, y la protección de activos tecnológicos valiosos. La normativa aplicable sigue siendo el REBT, con especial relevancia la ITC-BT-18, pero las consideraciones de diseño se amplían para abarcar aspectos como la unión equipotencial general (UEG) y la protección contra sobretensiones (SPD).

Un concepto clave en la puesta a tierra comercial es la unión equipotencial general. Mientras que en una vivienda se aplica una unión equipotencial local en baños, en un edificio comercial se debe llevar a cabo una unión equipotencial global que conecte todas las masas metálicas del edificio entre sí y al sistema de puesta a tierra central

Esto incluye la estructura metálica de la construcción, las redes de tuberías de agua y gas, los tendederos de ascensores, el armario de telecomunicaciones y cualquier otro elemento conductor que pueda entrar en contacto con el sistema eléctrico. El objetivo es asegurar que, en caso de una falla que ponga a tierra una parte del sistema, todas las masas metálicas presentes en el edificio alcancen el mismo potencial eléctrico instantáneamente

Esto elimina las diferencias de potencial peligrosas entre objetos que una persona podría tocar simultáneamente (por ejemplo, una grifería y un aparato electrónico), minimizando drásticamente el riesgo de descarga eléctrica en todo el recinto

La falta de una correcta equipotencialidad puede forzar a las corrientes eléctricas a buscar rutas alternativas no controladas, lo que puede provocar descargas eléctricas y daños en equipos

Otro aspecto fundamental en instalaciones comerciales es la protección contra sobretensiones. Los edificios comerciales alojan numerosos equipos electrónicos sensibles, como servidores, sistemas de comunicación, cajas registradoras y sistemas de climatización con variadores de frecuencia

Estos equipos son vulnerables a picos de voltaje originados por maniobras en la red eléctrica o, de manera más severa, por descargas de rayos en las líneas de alimentación o en las proximidades del edificio. Para mitigar estos riesgos, es imprescindible instalar dispositivos de protección contra sobretensiones (DPS) en diferentes niveles de la instalación (nivel primario, secundario y terciario), y todos ellos deben estar correctamente puestos a tierra para poder derivar la energía de la sobretensión de forma eficaz hacia el suelo

Si el edificio comercial está equipado con un sistema de protección contra el rayo (pararrayos), su puesta a tierra debe ser independiente de la puesta a tierra de protección de la instalación eléctrica

La razón es que una descarga de rayo introduce corrientes de magnitudes extraordinarias (decenas de miles de amperios) y con un componente de alta frecuencia que podría dañar los equipos conectados a la red si compartieran el mismo sistema de tierra. Por ello, la normativa IEC 62305, que regula la protección contra el rayo, prescribe un diseño específico para el sistema de puesta a tierra del pararrayos, que a menudo consiste en una malla de tierra o un anillo de tierra enterrado alrededor de la base del edificio, diseñado para manejar estas enormes energías sin sobrepasar los límites de tensión inducidos

Desde la perspectiva del cliente final, que puede ser un propietario de un centro comercial, un gerente de oficinas o un administrador de fincas, los beneficios de una puesta a tierra de calidad son evidentes. El más importante es la garantía de continuidad del negocio. Una caída de la red eléctrica debida a un fallo no gestionado, o el daño de servidores y equipos informáticos, puede suponer pérdidas económicas devastadoras y un daño reputacional. Una puesta a tierra bien diseñada mejora la calidad de la energía, reduce las interferencias y protege los sistemas críticos del negocio

Además, cumple con los requisitos legales de seguridad laboral y de acceso público, protegiendo a empleados y visitantes de riesgos eléctricos, lo cual es fundamental para evitar sanciones y litigios. También se mejora la fiabilidad de los sistemas de iluminación, climatización y comunicaciones, creando un entorno más seguro y confortable para todos los ocupantes del edificio.

El diseño de la puesta a tierra en un edificio comercial requiere una planificación cuidadosa. Se debe realizar un levantamiento de todas las masas metálicas existentes en el edificio para garantizar que todas ellas sean correctamente interconectadas y puestas a tierra. La distribución de los puntos de puesta a tierra debe ser tal que garantice que cualquier punto del edificio esté a una distancia razonable de un punto de conexión a tierra. Los conductores de tierra deben tener una sección adecuada para soportar las corrientes de fallo máximas que puedan circular, y las conexiones deben ser de alta calidad para evitar aumentos de resistencia. La medición de la resistencia del sistema y la verificación de las diferencias de potencial entre masas metálicas son pruebas esenciales que deben realizarse tras la instalación y de forma periódica durante la vida útil del edificio.

En conclusión, la puesta a tierra en el sector comercial es mucho más que una simple conexión a tierra; es un sistema integral que garantiza la seguridad, la fiabilidad y la continuidad operativa. Requiere un enfoque sistemático que abarca la equipotencialidad general, la protección contra sobretensiones y, si procede, la gestión de sistemas de protección contra el rayo. Para los profesionales, implica un diseño basado en normativas avanzadas y una ejecución impecable. Para los clientes, significa proteger su negocio, sus activos y la seguridad de todos los que transitan por sus instalaciones.

Puesta a Tierra en Plantas Industriales: Gestión de Riesgos y Máxima Fiabilidad

La puesta a tierra en el sector industrial representa el nivel más alto de exigencia y complejidad, donde la seguridad de los trabajadores, la protección de maquinaria costosa y la continuidad de procesos productivos son prioritarias absolutas

En plantas fabriles, talleres o centros de producción, las instalaciones eléctricas operan a mayores potencias, manejan corrientes de fallo muy elevadas y alojan equipos extremadamente sensibles a las interferencias electromagnéticas. Por ello, los sistemas de puesta a tierra industriales son estructuras robustas y sofisticadas, diseñadas para gestionar riesgos únicos de este entorno. La normativa básica sigue siendo el REBT (ITC-BT-18), pero se complementa con estándares internacionales de alto nivel como los de la IEC (norma IEC 62305 para protección contra rayos) y la IEEE (como el estándar IEEE 80 para el diseño de redes de tierra en subestaciones)

Uno de los sistemas más comunes en plantas industriales y subestaciones eléctricas es la malla de puesta a tierra

Esta consiste en una retícula de conductores de cobre enterrados en una capa horizontal bajo el área de la planta o la subestación, formando una rejilla que cubre toda la superficie

Los conductores de la malla, típicamente de sección 4/0 AWG o superior, se conectan entre sí en los nodos de la rejilla

Desde los nodos de la malla vertical, se bajan electrodos verticales, como varillas de copperweld, hacia capas de suelo más profundas y con menor resistividad, mejorando así la eficacia de la dispersión de la corriente

Este sistema crea una zona equipotencializada bajo el suelo, lo que reduce significativamente los gradientes de tensión durante un evento de falla, protegiendo al personal que se encuentra en el área

La resistencia de la malla y los gradientes de tensión dentro de la subestación están directamente relacionados con la resistividad del terreno, por lo que el análisis geotécnico del suelo es un paso previo fundamental en el diseño

La equipotencialidad extrema es un principio de diseño aún más crítico en la industria. No basta con equipotencializar las masas metálicas visibles; es necesario interconectar todas las partes conductoras del proceso, incluyendo estructuras metálicas, bandejas de cables, conductos de aire comprimido, andamios, y el chasis de cada máquina. Esto es vital para prevenir la aparición de diferencias de potencial peligrosas durante una falla o una descarga de rayo, que podrían generar chispas capaces de provocar incendios o explosiones en atmósferas inflamables o contaminadas

La norma IEC 62305-3 especifica métodos para lograr la equipotencialidad contra el rayo, conectando todas las partes conductoras para minimizar las diferencias de potencial inducidas por la intensa corriente del rayo

La protección de equipos es otro motor clave en el diseño industrial. Variadores de frecuencia, PLCs (controladores lógicos programables) y otros equipos electrónicos de potencia son extremadamente susceptibles a las interferencias electromagnéticas (CEM). Una puesta a tierra incorrecta puede actuar como un receptor o emisor de ruido, causando fallos en los equipos, pérdida de datos o comportamientos erráticos en los procesos de producción. Por ello, se utilizan técnicas avanzadas como la separación de tierras para señales y potencia, y el uso de blindajes y puestas a tierra trifásicas para minimizar la diafonía y garantizar la compatibilidad electromagnética

Un mal diseño de puesta a tierra puede llevar a fallos en estos equipos, resultando en paradas de producción costosas

Para el cliente final, que puede ser un director de planta, un ingeniero de mantenimiento o un responsable de seguridad, los beneficios de un sistema de puesta a tierra industrial de primer nivel son innegables. El beneficio más importante es la prevención de accidentes laborales. Al reducir los gradientes de tensión y las diferencias de potencial, se protege al personal que trabaja en las proximidades de grandes equipos eléctricos. La protección de equipos valiosos es fundamental para evitar paradas de producción costosas y garantizar la continuidad del ciclo de fabricación

Además, una puesta a tierra adecuada reduce el riesgo de incendios iniciados por fallas eléctricas o sobrecargas

El diseño de un sistema de puesta a tierra industrial es un proceso técnico que implica varios pasos. Primero, se debe realizar un estudio geotécnico para determinar la resistividad del terreno, utilizando métodos como el de Wenner, ya que este dato es fundamental para calcular la geometría y el tamaño de la malla o el número de electrodos necesarios

Luego, se simula el sistema (por ejemplo, una malla) para calcular la resistencia total y los gradientes de tensión bajo condiciones de fallo asimétrico. Finalmente, el sistema se instala y se verifica midiendo su resistencia con un telurómetro y realizando pruebas de integridad en toda la red de conductores

La documentación de estos cálculos y mediciones es crucial para demostrar el cumplimiento normativo y la correcta ejecución del proyecto.

En resumen, la puesta a tierra industrial es un campo de alta tecnología donde la seguridad y la fiabilidad están intrínsecamente ligadas. Requiere un diseño basado en análisis computacionales, materiales de alta calidad y una ejecución precisa. Para los profesionales, implica dominar normativas complejas y utilizar herramientas de simulación avanzadas. Para los clientes, significa invertir en un sistema que protege vidas, asegura la continuidad de sus operaciones y protege sus activos más importantes.

Análisis Técnico Avanzado: Diseño, Medición y Cumplimiento Normativo

Un análisis técnico profundo de los sistemas de puesta a tierra revela que su correcta implementación va mucho más allá de simplemente enterrar una varilla de cobre. Se trata de un ejercicio de ingeniería que requiere un conocimiento riguroso de la normativa, la física del suelo y los principios de la electricidad. Para los profesionales como electricistas e ingenieros, comprender estos aspectos avanzados es fundamental para diseñar sistemas que no solo cumplan con la ley, sino que ofrezcan un nivel óptimo de seguridad y fiabilidad. Este apartado explora los criterios técnicos clave que gobiernan el diseño, la verificación y el cumplimiento normativo de las puestas a tierra.

El primer paso en el diseño de cualquier sistema de puesta a tierra es el análisis de la resistividad del terreno

La resistividad (ρρ) es una propiedad del suelo que mide su capacidad para resistir el paso de la corriente eléctrica. Un suelo con baja resistividad (como la arcilla húmeda) disipa la corriente de forma más eficiente que un suelo con alta resistividad (como la roca expuesta o la arena seca)

La resistividad del suelo es un factor determinante en el costo y la complejidad de la instalación, ya que en terrenos difíciles se pueden requerir soluciones adicionales como la instalación de una mayor cantidad de electrodos, la enterramiento de conductores a mayor profundidad o la adición de compuestos modificadores del suelo (sales) para mejorar la conductividad

La medición de la resistividad se realiza en campo mediante el método de cuatro puntas de Wenner, que utiliza cuatro electrodos de prueba dispuestos en línea recta para obtener una lectura representativa del suelo a diferentes profundidades

Una vez conocida la resistividad del terreno, el siguiente paso es el diseño geométrico del sistema. La configuración elegida (varilla simple, malla, anillo, etc.) dependerá de la aplicación (residencial, comercial o industrial) y de los objetivos de diseño. En instalaciones industriales, el diseño de una malla de tierra es un proceso que a menudo se realiza con software especializado basado en modelos matemáticos, como los descritos en el estándar IEEE 80

El objetivo es no solo alcanzar un valor de resistencia de puesta a tierra (R) lo más bajo posible, sino también garantizar que los gradientes de tensión superficiales durante un fallo no excedan los límites de seguridad para el personal (tensión de paso y tensión de contacto)

La resistencia de la puesta a tierra se calcula teóricamente y luego se mide empíricamente.

La medición de la resistencia de la puesta a tierra es el procedimiento de verificación definitivo para confirmar la eficacia del sistema. La herramienta estándar para esta tarea es el telurómetro, un medidor de tres polos

El método de medición implica inyectar una corriente de intensidad conocida (I) a través del electrodo de tierra a probar (E) hacia un electrodo de corriente auxiliar (H) enterrado en el terreno. Simultáneamente, se mide la caída de tensión (V) entre el electrodo a probar (E) y un electrodo de potencial auxiliar (P) situado a una distancia intermedia entre E y H

La resistencia se calcula aplicando la Ley de Ohm (R=V/IR=V/I). Es un paso crítico y de gran importancia advertir que, para obtener una medición precisa, el electrodo de tierra a probar debe estar totalmente desconectado de cualquier instalación o sistema al que esté conectado, como el cuadro eléctrico

La localización de los electrodos auxiliares (H y P) es crucial, ya que su posición incorrecta puede introducir errores significativos en la medición

El cumplimiento normativo es el hilo conductor que une todos los aspectos de la puesta a tierra. La normativa no solo dicta qué hacer, sino por qué hacerlo. A continuación, se presenta una tabla comparativa de las principales normativas mencionadas en las fuentes:

Normativa / Reglamento	Área Geográfica / Aplicación	Temas Clave Relevantes
REBT (Real Decreto 842/2002)	España (Baja Tensión)	Establece las condiciones técnicas para la seguridad de las instalaciones eléctricas . La ITC-BT-18 es la norma específica sobre instalaciones de puesta a tierra . La actualización para 2026 busca mejorar la seguridad y la claridad
IEC 62305	Internacional (Protección contra Rayos)	Proporciona un marco completo para el diseño de sistemas de protección contra rayos en edificios, incluyendo los requisitos para la puesta a tierra del sistema de captación
IEEE Std 80	Internacional (Subestaciones)	Es el estándar de referencia para el diseño de redes de tierra en subestaciones eléctricas, abordando la seguridad del personal frente a tensiones de paso y contacto
RETIE & NTC 2050	Colombia	El RETIE es el reglamento y la NTC 2050 es la norma técnica que rigen las instalaciones eléctricas en Colombia, estableciendo requisitos de seguridad y puesta a tierra
NEC (NFPA 70)	Estados Unidos	El Código Eléctrico Nacional, particularmente el Capítulo 250, establece los requisitos para la puesta a tierra y la unión equipotencial en EE.UU.

Para el profesional, es crucial conocer estas normativas y saber dónde encontrarlas. Por ejemplo, la ITC-BT-18 del REBT detalla los requisitos para la selección de materiales, la sección mínima de los conductores y los métodos de conexión

La norma IEC 62305-3 especifica el número mínimo de conductores de bajada para un sistema de pararrayos en función del perímetro del edificio y el nivel de protección requerido (LPL)

La norma NTC 2050 en Colombia, por su parte, establece que la resistencia de puesta a tierra para instalaciones residenciales debe ser inferior a 25 ohmios

Finalmente, el mantenimiento y la revisión periódica son tan importantes como la instalación inicial. Los sistemas de puesta a tierra pueden degradarse con el tiempo debido a la corrosión de los electrodos o a cambios en las condiciones del suelo. Por ello, se recomienda realizar inspecciones visuales regularmente y mediciones de resistencia de forma periódica, como se ha mencionado anteriormente, idealmente cada dos años o después de eventos que puedan haber afectado al sistema, como una fuerte helada o una excavación cercana

La documentación de todas las mediciones es vital para rastrear la evolución de la instalación y garantizar su fiabilidad a largo plazo. Un sistema de puesta a tierra bien diseñado y mantenido es una inversión a largo plazo en la seguridad y operatividad de cualquier infraestructura eléctrica

Errores Comunes, Mitos y Relevancia de las Actualizaciones Normativas (REBT 2026)

La correcta implementación de un sistema de puesta a tierra es crucial para la seguridad, y existen muchos mitos y errores comunes que pueden comprometer gravemente su funcionamiento. Abordar estos puntos es fundamental tanto para educar a los clientes finales como para reforzar el conocimiento técnico de los profesionales. Adicionalmente, mantenerse al día con las actualizaciones normativas, como la esperada modificación del Reglamento Electrotécnico para Baja Tensión (REBT) en 2026, es esencial para garantizar que las instalaciones cumplan con los más altos estándares de seguridad vigentes.

Uno de los errores más peligrosos y extendidos es la improvisación de la puesta a tierra. Conectarse a cualquier elemento metálico que parezca estar en contacto con la tierra, como las tuberías de agua, radiadores o estructuras de acero de un edificio, es una práctica extremadamente peligrosa y contraproducente

El problema es que estos elementos no están diseñados para conducir corrientes de falla de decenas o cientos de amperios. Una conexión improvisada puede tener una resistencia demasiado alta, lo que impediría que la corriente fluya con la suficiente rapidez para que el interruptor automático o el diferencial actúen, dejando la carcasa del electrodoméstico bajo tensión durante mucho tiempo. Además, podría crear diferencias de potencial peligrosas entre diferentes puntos de «tierra» del edificio. La puesta a tierra debe ser un sistema dedicado, con sus propios conductores y electrodos, diseñado y dimensionado para la única misión de disipar corrientes de falla de forma segura

Un mito común es confundir la puesta a tierra con el conductor neutro. Aunque ambos suelen estar conectados a tierra en el punto de entrada de la energía a la instalación, cumplen funciones completamente diferentes

El neutro es un conductor normal del circuito eléctrico que sirve para cerrar el circuito y transportar la corriente de los consumidores de vuelta al transformador. La puesta a tierra, en cambio, es un conductor de seguridad que no debe transportar corriente bajo condiciones normales de funcionamiento

Conectar el neutro a la puesta a tierra en puntos incorrectos de la instalación puede causar corrientes circulantes y otros problemas de calidad de la energía.

Otro error frecuente es subdimensionar los conductores. Utilizar un cable de sección demasiado pequeña para la línea de enlace con tierra o para los conductores de protección es una violación directa de la normativa (como la ITC-BT-18) y un riesgo inaceptable. El conductor debe ser capaz de soportar la temperatura máxima no dañina por efecto Joule durante la duración del cortocircuito sin sufrir daños permanentes, para garantizar que permanezca intacto hasta que el dispositivo de protección cancele la alimentación

La relevancia de las actualizaciones normativas, como la actualización del REBT 2026, no debe subestimarse. La publicación de una nueva versión consolidada del REBT en febrero de 2025 y la continua labor de actualización de sus instrucciones técnicas demuestran un compromiso continuo con la mejora de la seguridad eléctrica

Estas actualizaciones no son meramente formales; buscan adaptar el reglamento a la realidad de las instalaciones actuales, incorporar nuevas tecnologías y refinar los requisitos para eliminar ambigüedades

Por ejemplo, la actualización puede introducir nuevos requisitos para instalaciones de recarga de vehículos eléctricos (ITC-BT-52), para la corriente continua (ITC-BT-53) o para mejorar la selectividad y coordinación de los dispositivos de protección

Para los profesionales, mantenerse al día con estas novedades es una obligación ética y profesional. Para los clientes, significa que una instalación realizada según la última normativa vigente ofrece el más alto grado de seguridad disponible en ese momento.

Además, la normativa establece plazos de coexistencia para facilitar la transición. Por ejemplo, para las instalaciones cuya documentación se tramitó antes de la entrada en vigor de un nuevo reglamento, se permite una prórroga de dos años para su ejecución, lo que permite finalizar proyectos pendientes según las normas antiguas

Sin embargo, todas las nuevas instalaciones deben adherirse estrictamente a la versión más reciente del REBT.

En conclusión, la puesta a tierra es un tema de seguridad pública que requiere rigor, conocimiento y respeto por la normativa. Desmentir mitos como la confusión entre neutro y tierra y combatir errores graves como las conexiones improvisadas es una tarea fundamental. La mención estratégica de temas como la actualización del REBT 2026 posiciona el contenido como moderno, experto y fiable. Para una empresa como obrasjuan.com, ofrecer servicios basados en un entendimiento profundo de estos fundamentos, las normativas vigentes y las últimas actualizaciones, es la mejor estrategia para ganar la confianza de sus clientes, tanto finales como profesionales, y consolidar su autoridad en el mercado. Una puesta a tierra bien hecha no es un gasto, sino una inversión inteligente en la seguridad y longevidad de cualquier infraestructura eléctrica.
